#15 Nacht- und Tagprojekt mit PicoBricks

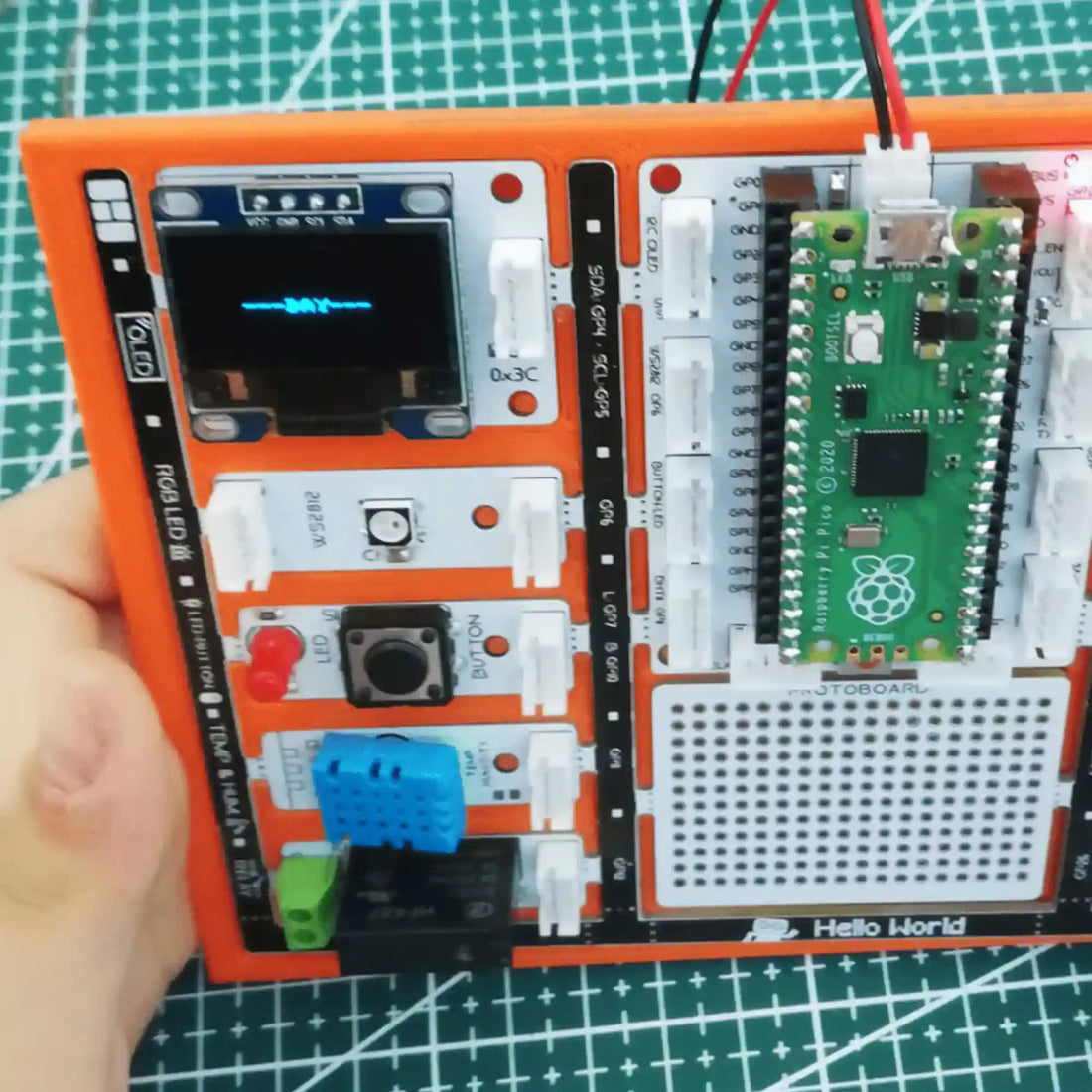

Wie wäre es, wenn Sie das Nacht-und-Tag-Spiel, das Sie in der Schule gespielt haben, elektronisch spielen? Das Spiel von Tag und Nacht ist ein Spiel, bei dem wir unseren Kopf auf den Tisch legen, wenn unser Lehrer „Nacht“ sagt, und unseren Kopf heben, wenn unser Lehrer „Tag“ sagt. Dieses Spiel wird ein Spiel sein, bei dem Sie Ihre Aufmerksamkeit und Reflexe einsetzen werden. In diesem Projekt verwenden wir ein 0,96 Zoll großes I2C-OLED-Display mit 128 x 64 Pixeln. Da OLED-Bildschirme als künstliche Lichtquelle genutzt werden können, können Sie die Zeichen auf dem Bildschirm mithilfe von Linsen und Spiegeln vergrößern und auf der gewünschten Ebene spiegeln. Mithilfe von OLED-Bildschirmen können Systeme erstellt werden, die Straßen- und Verkehrsinformationen auf Datenbrillen und Autofenstern wiedergeben können.
Lichtsensoren sind Sensoren, die die Lichtstärke der Umgebung, in der sie sich befinden, messen können, auch Fotodioden genannt. Die elektrische Leitfähigkeit des dem Licht ausgesetzten Sensors ändert sich. Wir können den Lichtsensor steuern, indem wir elektronische Systeme kodieren und entwickeln, die die Lichtmenge beeinflussen.
Details und Algorithmus
Zuerst bitten wir den Spieler, die Taste zu drücken Taste um das Spiel zu starten. Dann machen wir das OLED-Bildschirm Anzeige NACHT Und TAG nach dem Zufallsprinzip für 2 Sekunden jede. Wenn das Wort NACHT angezeigt wird, sollte der Spieler dies abdecken LDR Sensor; und wenn das Wort TAG angezeigt wird, decken Sie es auf. Der Spieler hat 2 Sekunden Zeit zum Handeln. Für jede richtige Antwort des Spielers werden 10 Punkte vergeben. Im Falle einer falschen Antwort ist das Spiel beendet und ein anderer Ton ertönt Summer. Die Punktzahl wird auf dem OLED-Bildschirm angezeigt. Wenn der Spieler insgesamt 10 richtige Antworten gibt und 100 Punkte erhält, wird der Satz „Herzlichen Glückwunsch“ auf dem OLED-Bildschirm angezeigt und der Summer gibt Töne in verschiedenen Tönen ab.
Komponenten
1X PicoBricks
Schaltplan
Sie können Picobricks-Module ohne Verkabelung programmieren und betreiben. Wenn Sie die Module getrennt von der Platine verwenden möchten, sollten Sie die Modulverbindungen mit Grove-Kabeln herstellen.
MicroBlocks-Codes der PicoBricks
Sie können auf die Microblocks-Codes des Projekts zugreifen, indem Sie das Bild auf die Registerkarte „Microblocks Run“ ziehen oder auf die Schaltfläche klicken.
Registerkarte „Mikroblöcke ausführen“.
MicroPython-Codes der PicoBricks
vom Maschinenimport Pin, I2C, Timer, ADC, PWM
Von Picobricks importieren Sie SSD1306_I2C
Zeit importieren
Urandom importieren
# Definieren Sie die Bibliotheken
BREITE = 128
HÖHE = 64
# OLED-Bildschirmeinstellungen
sda = machine.Pin(4)
scl = machine.Pin(5)
# Initialisieren Sie die digitalen Pins 4 und 5 als AUSGANG für die OLED-Kommunikation
i2c = machine.I2C(0, sda=sda, scl=scl, freq=1000000)
oled = SSD1306_I2C(BREITE, HÖHE, i2c)
Summer = PWM(Pin(20))
Buzzer.freq(440)
ldr = ADC(Pin(27))
button = Pin(10, Pin.IN, Pin.PULL_DOWN)
# Definieren Sie die Eingangs- und Ausgangspins
oled.text("NACHT und TAG", 10, 0)
oled.text("", 40, 20)
oled.text("Drücken Sie die Taste", 0, 40)
oled.text("to START!", 40, 55)
oled.show()
# Einstellungen für OLED-Bildschirmtexte
def changeWord():
globaler Nacht-Tag
oled.fill(0)
oled.show()
nightorday = rund(urandom.uniform(0, 1))
# Wenn die Daten „0“ sind, zeigt das OLED NACHT an
wenn nightorday == 0:
oled.text("---NIGHT---", 20, 30)
oled.show()
anders:
oled.text("---DAY---", 20, 30)
oled.show()
# Wartet darauf, dass die Taste zur Aktivierung gedrückt wird
while button.value() == 0:
print("Drücken Sie die Taste")
utime.sleep(0.01)
oled.fill(0)
oled.show()
Start = 1
globale Punktzahl
Punktzahl = 0
while start == 1:
globale GamerReaction
globale Punktzahl
changeWord()
startTime = utime.ticks_ms()
# Wenn die LDR-Daten größer als 2000 sind, reagiert der Spieler auf „0“.
while utime.ticks_diff(utime.ticks_ms(), startTime) < 2000:
wenn ldr.read_u16() > 20000:
GamerReaction = 0
# Wenn die LDR-Daten unter 2000 liegen, reagiert der Spieler mit „1“.
anders:
GamerReaction = 1
utime.sleep(0.01)
# Summer funktioniert
Buzzer.duty_u16(2000)
utime.sleep(0.05)
Buzzer.duty_u16(0)
wenn gamerReaction == nightorday:
Punktzahl += 10
# Wenn die Punktzahl 10 beträgt, sagt OLED „Game Over“
anders:
oled.fill(0)
oled.show()
oled.text("Game Over", 0, 18, 1)
oled.text("Ihre Punktzahl " + str(score), 0, 35)
oled.text("Drücken Sie RESET", 0, 45)
oled.text("Wiederholen", 0, 55)
oled.show()
Buzzer.duty_u16(2000)
utime.sleep(0.05)
Buzzer.duty_u16(0)
brechen
wenn Punktzahl == 100:
# Wenn die Punktzahl 100 beträgt, sagt OLED „Du hast gewonnen“
oled.fill(0)
oled.show()
oled.text("Herzlichen Glückwunsch", 10, 10)
oled.text("Top Score: 100", 5, 35)
oled.text("Drücken Sie Reset", 20, 45)
oled.text("Zum WIEDERHOLEN", 25, 55)
oled.show()
Buzzer.duty_u16(2000)
utime.sleep(0.1)
Buzzer.duty_u16(0)
utime.sleep(0.1)
Buzzer.duty_u16(2000)
utime.sleep(0.1)
Buzzer.duty_u16(0)
brechen
Schaltplan
Sie können Picobricks-Module ohne Verkabelung programmieren und betreiben. Wenn Sie die Module getrennt von der Platine verwenden möchten, sollten Sie die Modulverbindungen mit Grove-Kabeln herstellen.
MicroBlocks-Codes der PicoBricks
Sie können auf die Microblocks-Codes des Projekts zugreifen, indem Sie das Bild auf die Registerkarte „Microblocks Run“ ziehen oder auf die Schaltfläche klicken.
MicroPython-Codes der PicoBricks
Arduino C-Codes der PicoBricks
#enthalten
#include „ACROBOTIC_SSD1306.h“//Definieren Sie die Bibliothek
#define RANDOM_SEED_PIN28
int Gamer_Reaction=0;
int Night_or_Day=0;
int Score=0;
int counter=0;
double currentTime=0;
double lastTime=0;
double getLastTime(){return currentTime=millis()/1000.0-lastTime;}void_delay(float seconds){
long endTime=millis()+seconds*1000;while(millis()2)){
Serial.println(analogRead(27));if(analogRead(27)>200){
Gamer_Reaction=0;}else{
Gamer_Reaction=1;}}//Bestimmen Sie die Spielerreaktion basierend auf dem Wert des LDR-SensorsdigitalWrite(20,HIGH);//schalten Sie die Summerverzögerung ein (250);//waitdigitalWrite(20,LOW);//schalten Sie die aus Buzzerif(Night_or_Day==Gamer_Reaction){//wenn die Reaktion des Benutzers und die Variable Night_or_Day gleich sindCorrect();}else{Wrong();}_loop();if(Score==100){
oled.clearDisplay();
oled.setTextXY(1,1);
oled.putString("Herzlichen Glückwunsch");
oled.setTextXY(3,1);
oled.putString("Ihre Punktzahl");
oled.setTextXY(3,13);
String String_Score=String(Score);
oled.putString(String_Score);
oled.setTextXY(5,3);
oled.putString("Zurücksetzen drücken");
oled.setTextXY(6,3);
oled.putString("Zu wiederholen!");//schreibe das „Herzlichen Glückwunsch, deine Punktzahl, drücke Zurücksetzen, um zu wiederholen!“ und Bewertungsvariable für die auf dem OLED-Bildschirm ermittelten x- und y-Koordinatenfor(int i=0;i<3;i++){digitalWrite(20,HIGH);delay(500);digitalWrite(20,LOW);delay(500) ;}//schalte den Summer dreimal ein und aus
counter=1;}}}voidCorrect(){
Punktzahl+=10;
oled.clearDisplay();
oled.setTextXY(3,4);
oled.putString("10 Points");//erhöhe die Punktzahl um 10, wenn der Spieler richtig antwortet}voidChange_Word(){
oled.clearDisplay();
Night_or_Day=random(0,2);if(Night_or_Day==0){
oled.setTextXY(3,6);
oled.putString("NACHT");}else{
oled.setTextXY(3,7);
oled.putString("DAY");}}//schreibe „NACHT“ oder „TAG“ auf einen zufälligen OLED-BildschirmvoidWrong(){
oled.clearDisplay();
oled.setTextXY(1,3);
oled.putString("Game Over");
oled.setTextXY(3,1);
oled.putString("Ihre Punktzahl");
oled.setTextXY(1,13);
String String_Score=String(Score);
oled.putString(String_Score);
oled.setTextXY(5,3);
oled.putString("Pres Reset");
oled.setTextXY(6,3);
oled.putString("To Repeat");// schreibe die Score-Variable und die Ausdrücke in Anführungszeichen an die auf dem OLED-Bildschirm ermittelten Koordinaten.digitalWrite(20,HIGH);//schalte die Summerverzögerung ein (1000);// waitdigitalWrite(20,LOW);//den Summer ausschalten
Zähler=1;}
