Was ist ein Protoboard? Ein umfassendes Tutorial zur Verwendung

Im Bereich der Elektronik a Protoboard erweist sich als grundlegende Komponente für jeden, der sich in die Welt des Schaltungsdesigns und der Schaltungserstellung wagt. Hier erhalten Sie einen kurzen Einblick in die Gründe, warum Protoboards sowohl für Bastler als auch für Profis ein unverzichtbares Werkzeug sind.

• Einführung in Protoboards: Protoboards, auch Prototypenplatinen genannt, sind in der Elektronikwelt von entscheidender Bedeutung. Sie sind die ideale Lösung für die Erstellung permanenter elektronischer Schaltkreise und gehen damit einen Schritt über die temporären Designs hinaus, die oft auf Steckbrettern ausgeführt werden.

• Die dauerhafte Natur: Der Hauptvorteil eines Protoboards liegt in seiner Fähigkeit zur Dauerhaftigkeit. Im Gegensatz zu ihren Pendants auf Steckbrettern, die sich perfekt für temporäre und Testaufbauten eignen, geht es bei Protoboards vor allem darum, dauerhafte Schaltkreise zu erstellen. Indem Sie Komponenten direkt auf die Platine löten, gewährleisten Sie eine stabile und dauerhafte Verbindung, ideal für abgeschlossene Projekte.

• Design und Benutzerfreundlichkeit: Auf den ersten Blick präsentiert ein Protoboard ein Lochgitter, das für die Aufnahme verschiedener elektronischer Komponenten bereit ist. Dieses Raster ist nicht nur ein Designelement; Es handelt sich um ein sorgfältig durchdachtes Layout, das einen organisierten und effizienten Schaltkreisaufbau ermöglicht. Egal, ob Sie ein einfaches LED-Setup oder ein komplexes Mikrocontroller-basiertes Projekt zusammenbauen, das Layout des Protoboards bietet die nötige Flexibilität und Ordnung.

• Vielseitigkeit in Projekten: Das Schöne an Protoboards ist ihre Vielseitigkeit. Sie sind nicht auf einfach beschränkt Anfänger Projekte; Vielmehr können sie die Grundlage für komplizierte, anspruchsvolle elektronische Designs sein. Dies macht sie sowohl bei erfahrenen Elektronikbegeisterten als auch bei Profis zu einer beliebten Wahl.

• Ideal für Erfahrene: Es ist erwähnenswert, dass Protoboards besonders für Personen mit etwas Erfahrung in der Elektronik geeignet sind. Das Löten erfordert eine ruhige Hand und ein wenig Know-how, was Protoboards zu einer Weiterentwicklung der eher einsteigerfreundlichen Steckbretter macht.

• Kompatibilität mit fortschrittlichen Systemen: Für Benutzer von Systemen wie PicoBricks bieten Protoboards eine fantastische Plattform für den Aufbau fortgeschrittenerer, dauerhafter Projekte. Sie bieten robuste Verbindungen, die für komplexe Designs unerlässlich sind, und stellen sicher, dass Ihr Projekt nicht nur ein flüchtiges Experiment, sondern eine dauerhafte Schöpfung ist.

Breadboard vs. Protoboard

Steckbretter eignen sich mit ihrem nicht permanenten, lötfreien Design perfekt für Einsteiger und temporäre Projekte und bieten Flexibilität und Kosteneffizienz. Im Gegensatz dazu eignen sich Protoboards ideal für anspruchsvollere, dauerhafte Installationen und bieten eine robuste und kompakte Lösung für komplexe Schaltkreise.

• Flexibilität:

  Steckbretter sind ideal für temporäre und experimentelle Projekte aufgrund ihrer wiederverwendbare Natur. Sie können Bauteile einfach und ohne Löten einsetzen und entfernen. Protoboards hingegen eignen sich dafür Dauerschaltungen Da sie gelötet werden müssen, bieten wir a stabilere und dauerhaftere Verbindung.

• Komplexität:

  Für Anfänger oder Neueinsteiger bei PicoBricks sind Steckbretter aufgrund ihrer Größe benutzerfreundlicher Ansatz ohne Löten. Protoboards eignen sich besser dafür komplexere und abgeschlossene Projekte, wo eine dauerhafte Schaltung erforderlich ist.

• Größe und Tragbarkeit:

  Steckbretter gibt es in verschiedenen Größen, was für Projekte unterschiedlicher Größenordnung von Vorteil ist. Protoboards sind mehr kompakt und robust, wodurch sie geeignet sind für tragbare oder platzbeschränkte Projekte.

• Kosten:

  Steckbretter sind im Allgemeinen kostengünstiger B. für das Prototyping, während bei Protoboards möglicherweise zusätzliche Kosten aufgrund von Lötgeräten und -materialien anfallen.

Wie verwendet und lötet man ein Protoboard? Schritt-für-Schritt-Anleitung

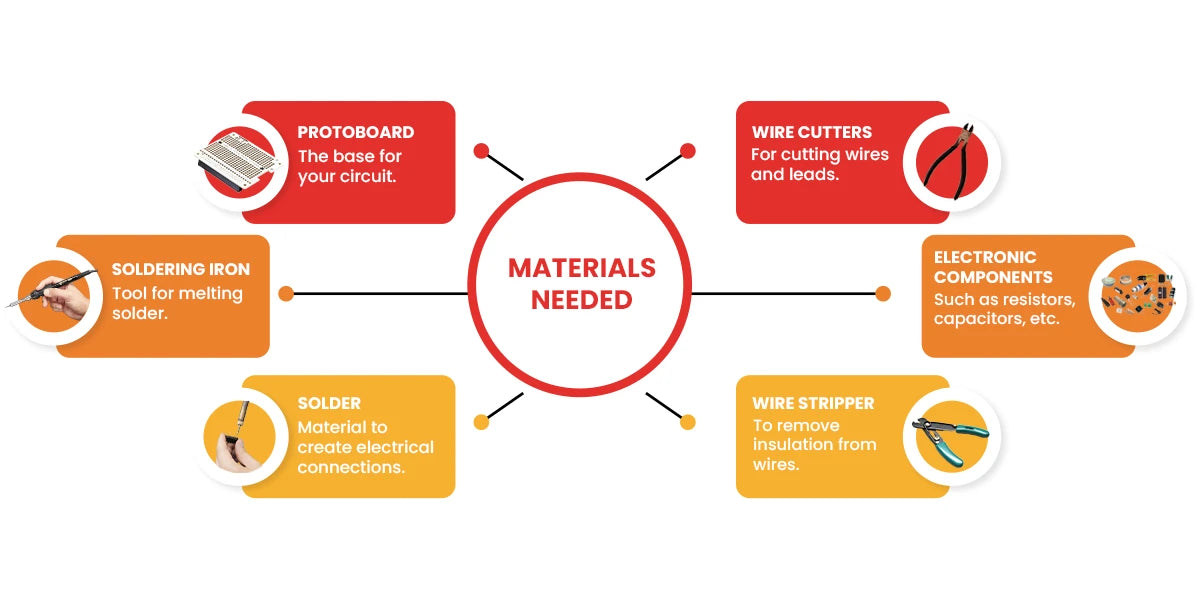

Benötigte Materialien

• Protoboard: Die Basis für Ihre Schaltung.
• Lötkolben: Werkzeug zum Schmelzen von Lot.
• Lot: Material zur Herstellung elektrischer Verbindungen.
• Kabelschneider: Zum Schneiden von Drähten und Leitungen.
• Elektronische Bauteile: Wie Widerstände, Kondensatoren usw.
• Abisolierzange: Zum Entfernen der Isolierung von Drähten.

Schritt 1: Planen Sie Ihre Rennstrecke

• Bedeutung eines Schaltplans: Ein klares Diagramm stellt sicher, dass Sie wissen, wohin die einzelnen Komponenten gehören und wie sie verbunden sind. Es ist Ihre Roadmap.
• Tipps zur Layoutplanung: Planen Sie die Anordnung so, dass Kabelkreuzungen minimiert werden und sichergestellt wird, dass die Komponenten bequem passen. Gruppieren Sie ähnliche Komponenten und berücksichtigen Sie den Signalfluss.

Schritt 2: Komponenten auf dem Protoboard anordnen

• Komponenten platzieren: Befolgen Sie Ihr Diagramm genau. Beginnen Sie mit den Komponenten, die feste Positionen haben, wie ICs oder Anschlüsse.
• Abstand und Ausrichtung: Lassen Sie ausreichend Platz zwischen den Komponenten, um Kurzschlüsse zu vermeiden. Achten Sie insbesondere bei polarisierten Bauteilen auf die richtige Ausrichtung.

Schritt 3: Drähte abschneiden und abisolieren

• Schneiden von Drähten: Messen und schneiden Sie die Drähte auf die benötigte Länge. Vermeiden Sie Überlängen, um ein unordentliches Board zu vermeiden.
• Abisolieren von Drähten: Entfernen Sie gerade genug Isolierung (ca. 1/4 Zoll) zum Löten und vermeiden Sie, dass blanke Drähte freiliegen, was zu Kurzschlüssen führen kann.

Schritt 4: Lötkomponenten

• Löttechnik: Erhitzen Sie die Verbindung, nicht das Lot, und tragen Sie dann Lot auf die Verbindung auf. Es sollte reibungslos fließen.
• Sicherheitsvorkehrungen: Arbeiten Sie in einem gut belüfteten Bereich. Tragen Sie eine Schutzbrille und vermeiden Sie es, die Lötkolbenspitze zu berühren.

Schritt 5: Testen der Schaltung

• Testverfahren: Vor dem Testen das Gerät ausschalten. Verwenden Sie ein Multimeter, um Durchgang, Kurzschlüsse und korrekte Spannungen zu prüfen.
• Verwendung eines Multimeters: Überprüfen Sie zuerst den Durchgang, schalten Sie dann das Gerät ein und messen Sie die Spannungen an wichtigen Punkten.

Beheben häufiger Probleme

• Kaltlötstellen: Erwärmen Sie das Lot erneut und tragen Sie es erneut auf, um eine glänzende, glatte Verbindung zu erhalten.
• Kurzschlüsse: Überprüfen Sie die Abstände und entfernen Sie überschüssige Lötbrücken.
• Nicht funktionale Komponenten: Ersetzen Sie Komponenten, die nicht funktionieren oder Anzeichen von Beschädigung aufweisen.

Erweiterte Tipps

• Verwendung von Überbrückungsdrähten: Verwenden Sie bei komplexen Schaltkreisen Überbrückungskabel, um Verbindungen über große Entfernungen herzustellen.
• Ebenen hinzufügen: Wenn Ihr Projekt dicht ist, sollten Sie die Verwendung doppelseitiger Protoboards für zusätzlichen Platz in Betracht ziehen.
• Integration von Mikrocontrollern: Integrieren Sie bei fortgeschrittenen Projekten Mikrocontroller, indem Sie deren Platzierung und Anschlüsse sorgfältig planen.

Zusammenfassend lässt sich sagen, dass Ihre Wahl zwischen einem Steckbrett und einem Protoboard von der Art Ihres Projekts, Ihrem Erfahrungsstand und den spezifischen Anforderungen Ihres PicoBricks-Setups abhängt. Beide haben ihre einzigartigen Vorteile, die auf unterschiedliche Phasen der Erforschung von Elektronik und Robotik zugeschnitten sind.

FAQ

Sind Protoboard und Breadboad dasselbe?

Nein, Protoboards und Breadboards sind nicht dasselbe. Ein Steckbrett wird zum Erstellen temporärer Schaltkreise ohne Löten verwendet und ermöglicht so einfache Anpassungen und Experimente. Im Gegensatz dazu wird ein Protoboard (oder Prototyp-Board) zum Erstellen dauerhafter Schaltkreise verwendet, bei dem Komponenten auf das Board gelötet werden, was es ideal für abgeschlossene Projekte macht. Während sich Steckbretter hervorragend für Einsteiger und temporäre Installationen eignen, eignen sich Protoboards besser für langlebigere und langfristigere elektronische Designs.

Kann man Protoboards schneiden?

Ja, Protoboards können auf bestimmte Größenanforderungen zugeschnitten werden. Es ist jedoch wichtig, die richtigen Werkzeuge wie eine Feinzahnsäge oder einen Leiterplattenschneider zu verwenden und sorgfältig zu schneiden, um eine Beschädigung der Leiterplattenstruktur oder der Leiterbahnen zu vermeiden. Sorgen Sie immer für Sicherheit, indem Sie Schutzausrüstung tragen und in einem gut belüfteten Bereich arbeiten.

Warum ein Protoboard anstelle eines Steckbretts verwenden?

Protoboards werden vor allem deshalb den Breadboards vorgezogen Beständigkeit und Stabilität in elektronischen Schaltkreisen. Während sich Steckplatinen hervorragend für temporäre Aufbauten und Prototypenbau ohne Löten eignen, ermöglichen Protoboards das Löten von Komponenten und schaffen so dauerhafte und zuverlässige Verbindungen, die für langfristige oder endgültige Projekte geeignet sind. Dies macht Protoboards ideal für komplexere oder dauerhaftere elektronische Anwendungen, bei denen die Stabilität der Schaltung entscheidend ist.
